應用范圍 SCOPE OF APPLICATION

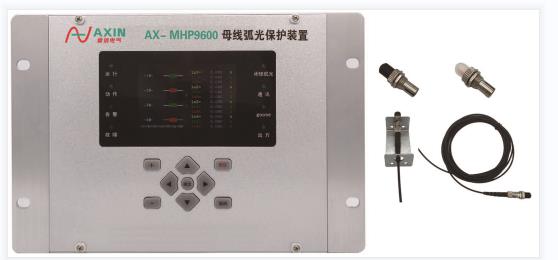

AX-MHP9600 母線弧光保護裝置判斷邏輯通常為保護電流和弧光雙判據。裝置可接入 1-4 組進線開關柜保護電流當任一進線柜的電流越限，同時弧光傳感器檢測到被監測區域內有弧光產生，弧光保護裝置就會發出跳閘信號跳開對應進線柜。AX-MHP9600 母線弧光保護裝置可以最多接入 48 路弧光監測點。每一個弧光監測點都可以單獨設置相應定值參數。產品廣泛應用于 220KV 及以下電力系統中。

產品特點 PRODUCT.FEATURES

- 支持純弧光告警、純弧光跳閘、弧光和電流雙判據跳閘設定。

- 單弧光動作≤ 7ms，雙判據動作≤ 15ms。

- 可最大擴展接入 4 組電流，同時保護 4 組進線。

- 主機默認可接入 I2 路弧光傳感器可通過弧光擴展板擴展至 48 路。

- 最大可輸出 9 路動作繼電器出口。也可通過擴展板擴展至 20 路。

- 支持串口 MODBUS 通訊協議和以太網 IEC103 通信協議。

- 雙 485 接口，三路以太網接口。

- 多臺裝置間數據可互通。形成分級聯動系統。
